フィルタリング

1/10

復習: 通信のために必要な情報

  • 通信するには5つの情報を指定します
変数 内容
SRC_IP 送信元のIP
SRC_PORT 送信元のポート
DST_IP 送信先のIP
DST_PORT 送信先のポート
PROTOCOL プロトコル

2/10

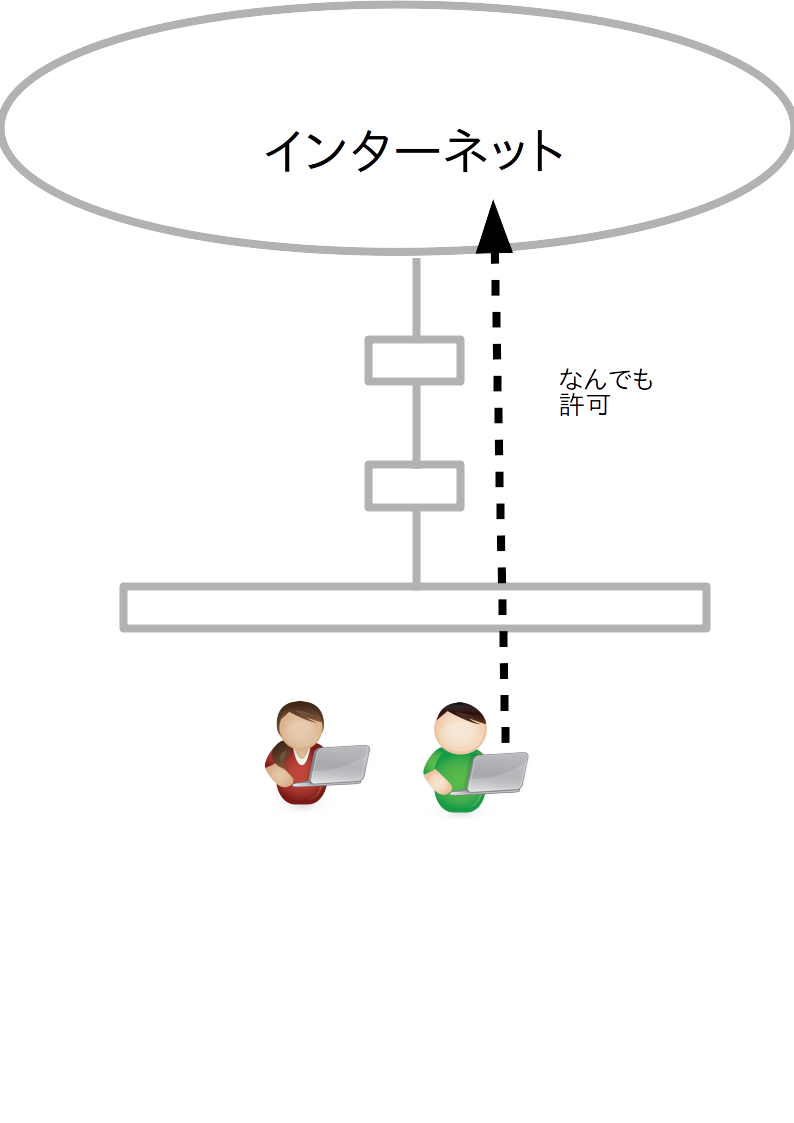

書き方の例: なんでも通す(書きようがない)

width480px

  • 家庭ネットワークの出口は、たいてい、なんでも通しています (デフォルトでは何も考えてない:-)
  • このばあい図の書きようがないです(w)
  • しょうがないので「なんでも許可」と書いてあります
3/10

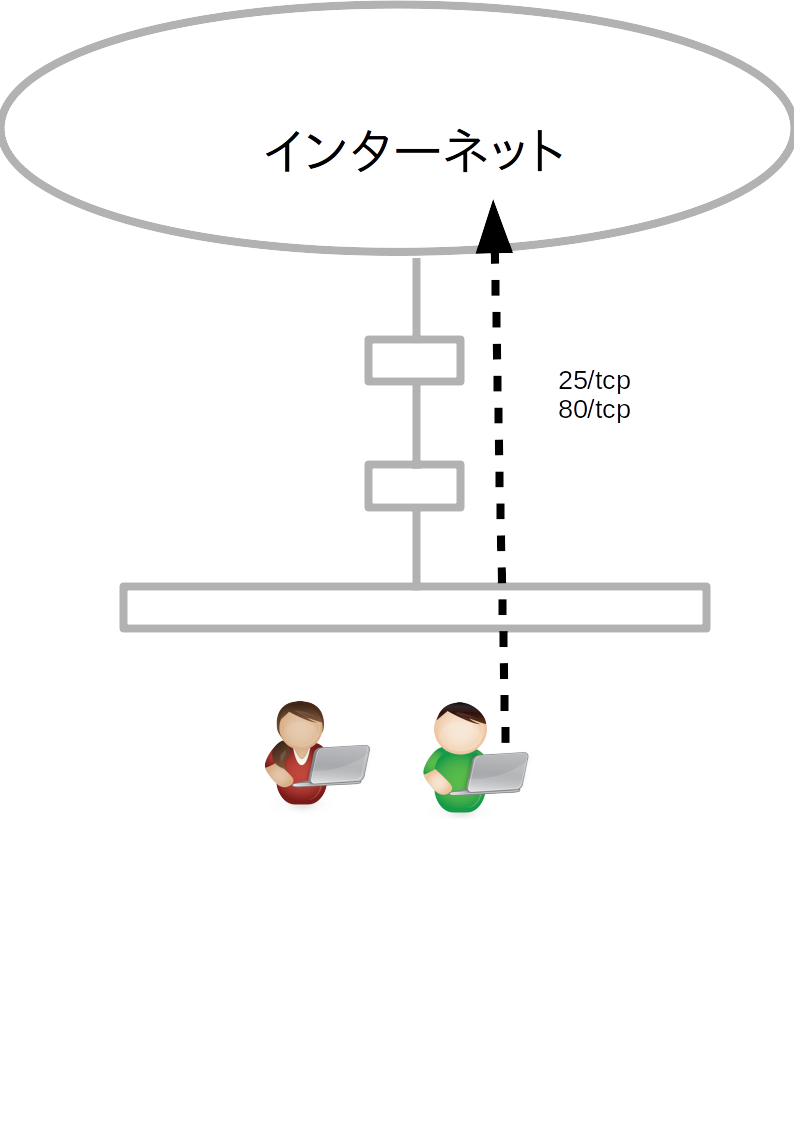

書き方の例: HTTP/1.0とSMTPのみ許可

width480px

  • 右図のように許可する通信をプロトコルとポート番号の情報 (例: 80/tcp)とともに書きこんでください
    • 矢印の方向は「クライアント -> サーバ」としてください
  • 暗黙の前提として、図に書かれていない通信は拒否しているとします
このままでは、インターネットが普通には使えませんね?(第4回を復習)
4/10

書き方の例: ISP側でSMTPのみ禁止

width480px

  • SPAM対策で、 ISP側のルータでは、 家庭など誰が使っているかよくわからないネットワークからのメール送信を禁止しています
  • BフレッツのISP側ルータ(対向ルータ)あたりで右図のようなフィルタをかけます
  • 参考(図の書き方とは関係ありませんけど、おまけ情報)
    • 家庭内メールサーバからのメール送信は禁止されているので、 認証して送信を許すとか、なにか考えないといけません
    • ウエブメールの場合は、そもそもサーバがプロバイダ側にあるので全然ちがう条件ですね
5/10

参考: フィルタリング

以下、レポートを書くうえで必須情報ではありません
6/10

フィルタルールの書き方

(脚注)PROTOCOLってそれだけ?と思ったあなたはするどい。ふつう謎のプロトコルは不許可
アクション プロトコル 送信元IP 送信元ポート 送信先IP 送信先ポート オプション
PERMIT TCP,UDP ANY ANY ANY ANY
PERMIT ICMP ANY ANY
PERMIT ANY ANY ANY

実際の設定は次のような感じに書きます (メーカーごとに少しずつ流儀が異なります、以下はCISCOっぽい架空の書き方です)

凡例: アクション PROTOCOL SRC_IP SRC_PORT DST_IP DST_PORT
[なんでも通す家庭のルータは次のように書けますね]
permit tcp any any any any
permit udp any any any any
permit icmp any any
7/10

フィルタルールはインターフェイスと向きごとに書く

  • (以下、CISCOっぽい人工のルールです)
  • ルータの外側インターフェイスを Ethernet 0 としています
  • Ethernet 0に対し、パケットがルータへ向かってくる方向をin、逆がout
    つまり in は社外->社内、out は社内->社外
  • establishedはTCPの(ACKがたっている)状態です。正しいフィルタを書くためにはTCP/IPの動作の詳細を知らないといけないことがわかりますね
[社内から社外へHTTPのみを許可 (凡例: ACTION PROTOCOL SRC_IP SRC_PORT DST_IP DST_PORT)]
interface Ethernet 0
ip access-group 101 999 in
ip access-group 202 999 out
access-list 101 permit tcp any any any any established
access-list 202 permit tcp any any any 80
access-list 999 deny any any any
8/10

フィルタルール: HTTP/1.0とSMTPしか許さない

  • ルータの外側インターフェイスを Ethernet 0 とします
  • Ethernet 0に対してルータへ向かってくる方向がin、逆がout
    つまり in は社外->社内、out は社外->社内
  • establishedはTCPの(ACKがたっている)状態です。正しいフィルタを書くためにはTCP/IPの動作の詳細を知らないといけないことがわかりますね
[SMTPとHTTPのみを許可 (凡例: ACTION PROTOCOL SRC_IP SRC_PORT DST_IP DST_PORT)]
interface Ethernet 0
ip access-group 101 999 in
ip access-group 204 999 out
access-list 101 permit tcp any any any any established
access-list 204 permit tcp any any any 25,80
access-list 999 deny any any any
9/10

フィルタルール: OB25B (Outbound Port 25 Blocking)

  • ISPのルータ(インターネット向きの25/tcpだけ禁止)
    • Ethernet 1 がBフレッツの反対側にいるルータの対向インターフェイス
    • inは「社内 -> 社外(インターネット)」 方向
    • 25/tcpを禁止するルールでは、ポート番号もあるので、 deny tcp any any any 25 のように書きます
interface Ethernet 1
ip access-group 901 100 in
ip access-group 100 out
access-list 901 deny tcp any any any 25
access-list 100 permit any any any any any
10/10

復習: 通信のために必要な情報

  • 通信するには5つの情報を指定します
変数 内容
SRC_IP 送信元のIP
SRC_PORT 送信元のポート
DST_IP 送信先のIP
DST_PORT 送信先のポート
PROTOCOL プロトコル

2/10
